工作流接入使用说明

一、后端接入准备说明

1．工作流接入方案

工作流接入方案分为两中： （1）、引入中台指定jar包，中台封装好指定接口调用以及解析返回结果（推荐，这里只介绍该步骤）

​ （2）、自行调用指定接口，自行解析参数（不推荐）；

2．项目引入工作流Jar请求以及解析包

<dependency>
    <groupId>com.hhh.cloud.framework</groupId>
    <artifactId>hhh-activiti-feign</artifactId>
    <version>2.1.0-SNAPSHOT</version>
</dependency>

启动类添加feign客户端注解

/**
*启动类
*/
@SpringBootApplication
@EnableFeignClients
.....
public class BotApplication {

    public static void main(String[] args) {
        SpringApplication.run(BotApplication.class, args);
    }
}

配置文件中配置工作流服务URL

#工作流服务URL
hhh.activiti.server.url=http://192.169.0.220:5001/activiti/


# 连接超时时间
feign.client.config.default.connectTimeout = 5000
# 读超时时间
feign.client.config.default.readTimeout = 10000

二、流程配置

1．流程设计

登陆企业端后台

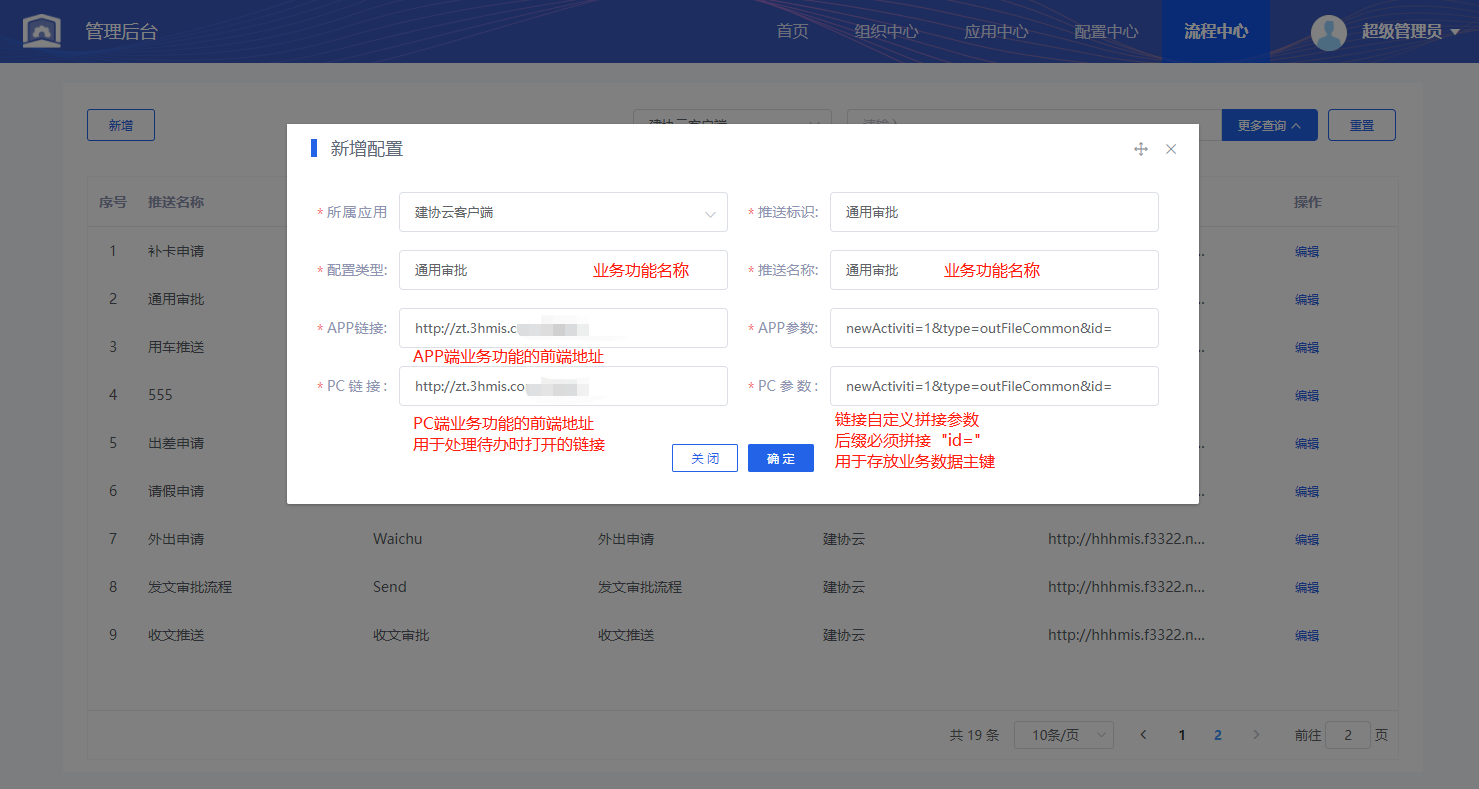

（1）、新增推送配置：流程中心——推送配置——新增

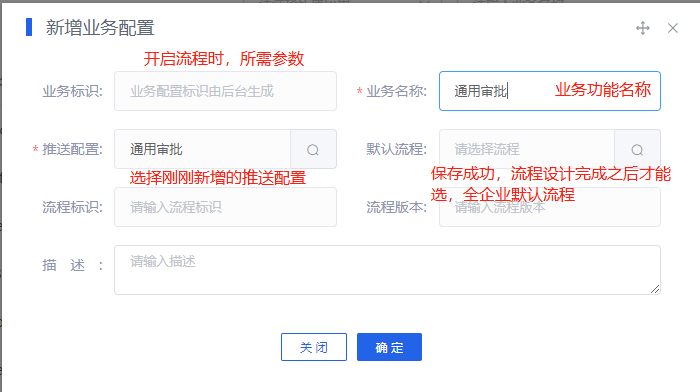

（2）、新增业务配置：流程中心——业务配置——新增

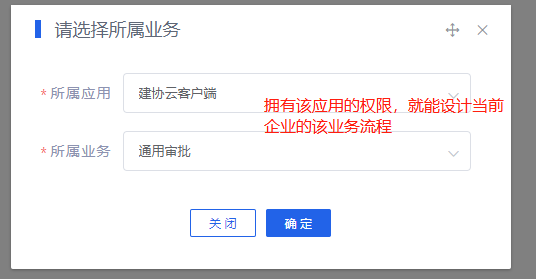

（3）、流程设计：流程中心——流程设计——新增

三、后端接入代码

1．查询任务节点/处理记录

以中台为例

表单状态actStatus： 0-保存 1-审批中 2-驳回 10-审批通过 20-作废（建议将该字段添加到表单数据库中）

流程状态processStatus：0未开启 1流程开启 2流程中 10流程结束（建议将该字段添加到表单数据库中）

//注入工作流请求服务类
@Autowired
private IActivitiService activitiService;

   /**
     *
     * 查询任务节点以及处理记录
     * @param dto——id  表单数据ID （只有流程启动后才必填）
     * @param dto——processBusinessId  业务配置里面的业务标识 （只有流程未启动时才必填）
     * @param dto——processTaskId    流程任务ID  （流程启动后必填）
     * @param dto——processVariables 流程自定义条件变量（流程用了自定义变量时必填）
     * @return
     */
ProcessNodeRecord processNodeRecord = activitiService.findProcessNodeRecordByParam(ProcessInfoFindDTO dto);

方法参数属性：

字段	属性	必填	描述
id	string	流程启动后，提交任务必填（processStatus=2）	表单数据主键32~36位
processTaskId	string	流程启动后是必填	流程任务ID
processBusinessId	string	必填	业务标识，填写业务配置时系统自动生成
processVariables	HashMap	有自定义条件变量时，必填	自定义条件变量
processUnitId	string	选填	跨企业选人处理流程（处理人策略：”全员“、“其他”生效（其他暂定填角色组编号））
processEndTime	String	选填	yyyy-MM-dd hh:mm:ss 截止时间，优先使用该值，不存在时再读取“流程设计”里面的”超时天数“

ProcessNodeRecord实体属性：

字段	属性	描述
taskRecordList	List<TaskRecordModel>	任务处理记录
processNodeList	List<ProcessNode>	任务节点数据，下一步任务处理节点
rejectModelList	List<RejectModel>	驳回选项数据，可驳回的选项，以及节点
isRecallAppro	int	当前账号能否撤回审批操作

TaskRecordModel实体属性：

字段	属性	描述
processInstanceId	String	流程实例ID
taskName	String	任务名称
createTime	Date	开始时间（yyyy-MM-dd hh:mm:ss）
dealTime	Date	处理时间（yyyy-MM-dd hh:mm:ss）
dealUserName	String	处理人姓名
result	String	处理结果
opinion	String	处理意见
status	String	处理状态：0未处理，1已处理

ProcessNode实体属性：（树状结构）

字段	属性	描述
nodeId	String	节点ID
nodeDouc	String	节点编码
nodeName	String	节点名称
lineName	String	连线名称
type	String	类型user:任务节点（需要选择任务处理人）；exclusive：条件节点（子节点childerNodes是单选框数据）；parallel：并行节点；end：结束节点
conditionExp	String	条件表达式
userVariable	String	处理人的键
isMultiInstance	String	是否会签任务（处理人是否多选） 1是 0否
canChooseHandler	String	是否能够修改处理人 0否 1能
processUserList	List<ProcessUserDTO>	默认处理人实体 ucId:账号ID；ucCode:账号Code；ucName:名称；unitId:企业ID
userTreeBean	List<UserTreeBean>	处理人选择树
childerNodes	List<ProcessNode>	子节点数据

RejectModel实体属性：

字段	属性	描述
rejectType	int	驳回类型ID（相当于主键）
rejectName	String	驳回名称
nodeList	List<NodeSimple>	可驳回的节点列表；NodeSimple属性nodeId（节点ID）、nodeName（节点名称）

UserTreeBean实体属性：

字段	属性	描述
id	String	主键；nodeType=person时，id是账号ID
text	String	显示名称
nodeType	List<NodeSimple>	可驳回的节点列表；NodeSimple属性nodeId（节点ID）、nodeName（节点
nodeType	String	org：组织接口 manage：部门 person：人员等，只有“person”才能被选择，其他用于展示
children	List<UserTreeBean>	子节点
parentId、state、url、icon、fullCode	String	忽略

案例
1、Controler

@RestController
@RequestMapping("/leave")
public class ZtLeaveController {

    @Autowired
    private IZtLeaveService ztLeaveService;

    /**
    *查询首任务节点/下一步任务节点、人员下拉选项以及处理记录
    *@param	ztLeaveDTO.getId()：表单数据ID，表单数据未生成时，可以为空
    */
    @PostMapping("/findProcessInfo")
    public Result findProcessInfo(@RequestBody @Valid ZtLeaveDTO ztLeaveDTO) {
        return Result.ok(ztLeaveService.findProcessNodeRecord(ztLeaveDTO));
    }
}

2、Service

@Service("ztLeaveService")
public class ZtLeaveServiceImpl extends ServiceImpl<ZtLeaveMapper, ZtLeave> implements IZtLeaveService {

    @Autowired
    private IActivitiService activitiService;

    //请假申请的业务配置ID(建协云ACTIVITI模块：ACTIVITI/业务配置的businessId)
    @Value("${hhh.activiti.leave.business.id}")
    private String BUSINESS_ID;

   @Override
    public ProcessNodeRecord findProcessNodeRecord(ZtLeaveDTO ztLeaveDTO) {
        HashMap<String, Object> processVariables = new HashMap<>();
        processVariables.put("duration",Double.valueOf(ztLeaveDTO.getDuration()));//自定义条件变量：请假时长(小时)，Double类型
        return activitiService.findProcessNodeRecordByParam(ztLeaveDTO.getId(), BUSINESS_ID,processVariables);
    }

}

2．流程启动/任务提交

//流程启动/任务提交/驳回
ProcessResult result = activitiService.runActiviti(ProcessDTO processDTO);

ProcessDTO实体属性（流程启动）：

字段	属性	是否必填	描述
processStatus	int	必填，指定processStatus=1	1流程启动；
processBusinessId	String	必填	业务配置主键，填写业务配置时系统自动生成
processDataId	String	必填	表单数据主键，32~36位
processTitle	String	必填	推送标题
processComment	String	必填	处理意见
processNodeList	List<ProcessNodeDTO>	必填	节点数据，由前端提供；从ProcessNode实体属性中获取
processVariables	HashMap<String,Object>	不必填	键值对，自定义条件变量
processEndTime	String	选填	yyyy-MM-dd hh:mm:ss 截止时间，优先使用该值，不存在时再读取“流程设计”里面的”超时天数“

ProcessNodeDTO实体属性：

字段	属性	是否必填	描述
nodeName	int	必填	节点名称（从ProcessNode实体属性中获取）
lineName	String	必填	连线名称（从ProcessNode实体属性中获取）
conditionExp	String	必填	条件表达式（从ProcessNode实体属性中获取）
userVariable	String	必填	处理人的键（从ProcessNode实体属性中获取）
isMultiInstance	String	必填	是否会签任务（处理人是否多选） 1是 0否（从ProcessNode实体属性中获取）
defaultHandlerId	String	必填	处理人ID

ProcessDTO实体属性（任务提交）：

字段	属性	是否必填	描述
processStatus	int	必填，指定processStatus=2	2任务提交
processBusinessId	String	必填	业务配置主键，填写业务配置时系统自动生成
processTaskId	String	必填	流程任务ID
processDataId	String	必填	表单数据主键，32~36位
processComment	String	必填	处理意见
processNodeList	List<ProcessNodeDTO>	必填	节点数据，由前端提供；从ProcessNode实体属性中获取
processVariables	HashMap<String,Object>	选填	键值对，自定义条件变量

ProcessDTO实体属性（任务驳回）：

字段	属性	是否必填	描述
processStatus	int	必填，指定processStatus=2	2任务提交
processBusinessId	String	必填	业务配置主键，填写业务配置时系统自动生成
processTaskId	String	必填	流程任务ID
processDataId	String	必填	表单数据主键，32~36位
processComment	String	必填	处理意见
processType	int	必填，指定processType=1	1驳回
processRejectNodeId	String	必填	节点ID，RejectModel实体属性nodeList的nodeId

ProcessResult实体属性(返回值)：

字段	属性	描述
processDataId	String	表单数据主键
processTaskName	String	下一任务名称
processUserNames	String	下一任务处理人名称；多个用逗号分隔
processActStatus	int	业务表单状态: 1-审批中 2-驳回 10-审批通过
processStatus	枚举ProcessStatusEnum	当前流程状态NOTSTAETED：未启动；START:启动；RUNNING：流程中；END流程结束
lastTaskNode	TaskNodeInfo	当前处理的任务节点信息
nextTaskNode	List<TaskNodeInfo>	待处理的任务节点信息

TaskNodeInfo实体属性：

字段	属性	描述
nodeDouc	String	节点编码
nodeName	String	节点名称
processUserList	List<ProcessUserDTO>	处理人list

//流程启动/任务提交/驳回案例
1、Controler
@RestController
@RequestMapping("/leave")
public class ZtLeaveController {

    @Autowired
    private IZtLeaveService ztLeaveService;

    @PostMapping("/saveLeave")
    public Result saveLeave(@RequestBody @Valid ZtLeaveAddDTO dto) throws Exception {
        return Result.ok(ztLeaveService.saveLeave(dto));
    }
}
//继承流程所需要的ProcessDTO
public class ZtLeaveAddDTO extends ProcessDTO {

   ...//表单所需字段
}

2、Service
@Service("ztLeaveService")
public class ZtLeaveServiceImpl extends ServiceImpl<ZtLeaveMapper, ZtLeave> implements IZtLeaveService {

    @Autowired
    private IActivitiService activitiService;

    //请假申请的业务配置ID(建协云ACTIVITI模块：ACTIVITI/业务配置的businessId)
    @Value("${hhh.activiti.leave.business.id}")
    private String BUSINESS_ID;

    //流程开启
    @Override
    @Transactional(rollbackFor = RuntimeException.class)
    public ZtLeave saveLeave(ZtLeaveAddDTO dto){
    	ZtLeave ztLeave = new ZtLeave();
        BeanUtils.copyProperties(dto,ztLeave);
        ztLeave.setId(CommonUtil.GUID());
        baseMapper.insert(ztLeave);
        //工作流代码
        //dto.getProcessStatus==1时，开启流程；
        dto.setProcessDataId(ztLeave.getId());
        dto.setProcessBusinessId(BUSINESS_ID);
        dto.setProcessTitle("王某的请假申请");
        dto.getProcessVariables().put("duration",Double.valueOf(ztLeave.getDuration()));
        ProcessResult result = activitiService.runActiviti(dto);
        //修改表单数据状态
        if(result != null){
            ztLeave.setActStatus(result.getProcessActStatus());//表单状态
            ztLeave.setProcessStatus(result.getProcessStatus().getValue());//审核中
            baseMapper.updateById(ztLeave);
        }
        return ztLeave;
    }

    //流程提交、驳回
    @Override
    @Transactional(rollbackFor = RuntimeException.class)
    public ZtLeave updateLeave(ZtLeaveUpdateDTO updateDTO){//dto同样继承ProcessDTO
    	ZtLeave ztLeave = baseMapper.selectById(updateDTO.getId());
        //工作流代码
        //dto.getProcessStatus==2 时，任务提交；
        //dto.getProcessStatus==2 并且dto.getProcessType=1 时，任务驳回
        dto.setProcessDataId(ztLeave.getId());
        dto.setProcessBusinessId(BUSINESS_ID);
        dto.getProcessVariables().put("duration",Double.valueOf(ztLeave.getDuration()));
        ProcessResult result = activitiService.runActiviti(dto);
        //修改表单数据状态
        if(result != null){
            ztLeave.setActStatus(result.getProcessActStatus());//表单状态
            ztLeave.setProcessStatus(result.getProcessStatus().getValue());//流程状态
            baseMapper.updateById(ztLeave);
        }
        return ztLeave;
    }
}

3．流程作废

温馨提示：只有当前任务处理人是创建人，才能作废（驳回到发起人节点时，才能作废）

//流程作废
ProcessResult result = activitiService.cancelProcess(CommonProcessDataIdDTO dto);

方法入参（CommonProcessDataIdDTO）

字段	属性	是否必填	描述
processDataId	String	必填	表单数据主键

ProcessResult实体属性(返回值)：

字段	属性	描述
processDataId	String	表单数据主键
processTaskName	String	下一任务名称
processUserNames	String	下一任务处理人名称；多个用逗号分隔
processActStatus	int	返回：20作废
processStatus	枚举ProcessStatusEnum	返回固定值：NOTSTAETED：未启动

//流程作废
1、Controler
@RestController
@RequestMapping("/leave")
public class ZtLeaveController {

    @Autowired
    private IZtLeaveService ztLeaveService;

    @RequestMapping("/cancelProcess")
    public Result cancelProcess (@RequestBody @Valid ZtBusinessDTO dto) throws Exception{
        return Result.ok(ztLeaveService.cancelProcess(dto.getId()));
    }
}


2、Service
@Service("ztLeaveService")
public class ZtLeaveServiceImpl extends ServiceImpl<ZtLeaveMapper, ZtLeave> implements IZtLeaveService {

    @Autowired
    private IActivitiService activitiService;

    @Override
    @Transactional(rollbackFor = RuntimeException.class)
    public int cancelProcess(String id) throws Exception{
        ZtLeave saveEntity = baseMapper.selectById(id);
        if (saveEntity == null) {
            throw new BusinessException("没有找到对应的通用审批记录!");
        }
        ProcessResult result = activitiService.cancelProcess(id);
		//更新表单状态
        saveEntity.setActStatus(result.getProcessActStatus());
        saveEntity.setProcessStatus(result.getProcessStatus().getValue());
        return baseMapper.updateById(saveEntity);
    }
}

4．流程审批操作回撤

温馨提示：只有当前当前审批人才能审批回撤

//流程审批操作回撤
ProcessResult result = activitiService.recallAppro(CommonProcessDataIdDTO dto);

方法入参（CommonProcessDataIdDTO）

字段	属性	是否必填	描述
processDataId	String	必填	表单数据主键

//案例——流程审批操作回撤
1、Controler
@RestController
@RequestMapping("/leave")
public class ZtLeaveController {

    @Autowired
    private IZtLeaveService ztLeaveService;

    @RequestMapping("/recallAppro")
    public Result recallAppro (@RequestBody JSONObject jsonObject) {
        String id = jsonObject.getString("id");
        return Result.ok(ztInoutFileCommonService.recallAppro(id));
    }
}


2、Service
@Service("ztLeaveService")
public class ZtLeaveServiceImpl extends ServiceImpl<ZtLeaveMapper, ZtLeave> implements IZtLeaveService {

    @Autowired
    private IActivitiService activitiService;

     @Override
    public ProcessResult recallAppro(String id) {
        return activitiService.recallAppro(id);
    }

5. 根据业务id查询绑定所有流程

//根据业务id查询绑定所有流程
List<ProcessProcdef> result=activiService.findProcessProcdefByBusinessId(String processProcdefId);

方法入参

字段	属性	是否必填	描述
processProcdefId	String	必填	业务id即业务标识（businessId）

//案例——根据业务id查询绑定所有流程
@Service("ztLeaveService")
public class ZtLeaveServiceImpl extends ServiceImpl<ZtLeaveMapper, ZtLeave> implements IZtLeaveService {

    @Autowired
    private IActivitiService activitiService;

    //请假申请的业务配置ID(建协云ACTIVITI模块：ACTIVITI/业务配置的businessId)
    @Value("${hhh.activiti.leave.business.id}")
    private String BUSINESS_ID;

     @Override
    public List<ProcessProcdef> findProcessProcdefByBusinessId() {
        return activitiService.findProcessProcdefByBusinessId(BUSINESS_ID);
    }

ProcessProcdef实体属性（返回值）

字段	属性	描述
processProcdefId	String	流程主键
processProcdefName	String	流程名称

四、常见问题

1．模型（流程图）设计基本遵循规则

​ 流程图请遵循以“开始——发起人——审批人——结束”为基础，开启流程默认跳过第一步（发起人节 点），直达“审批人”节点

2．条件网关设置条件（流程图中“线”）

​ ”条件网关“后面连接的”线“必须设置“跳转条件”， 非“条件网关”后面连接的”线“最好别设置条件

3. 启动报错或运行时报错一

​ 报错提示Unknown property used in expression: ${code==1}；流程图中“条件网关”后面的“线”没有设置条件，或者流程提交的时候，没有回传参数： conditionExp

4. 启动报错或运行时报错二

​ 报错提示Unknown property used in expression: ${dhhjzskwne}；流程图中“条件网关”后面的“线”没有设置条件，或者任务提交时，没有设置处理人
